设置治具 |
双载台;双治具 |
工作区域 |
X:250mm, Y:300mm, Z:60mm |
切割范围 |
最大:X:250mm, Y:300mm 最小:X:100mm, Y:100mm Z:15mm |
PCB零件高度 |
上 :15mm 下 :35mm |
PCB厚度 |
0.5 to 3.0 mm |
铣刀直径 |
0.8 ~ 2.0 mm (选配: 超过 2.0mm) |
切割精度 |
± 0.05 mm |
定位精度 |
± 0.01mm |
电源供应 |
3相 AC380V,50/60Hz,7KW |
使用轴数 |
10轴伺服驱动,5轴步进驱动 |
运动速度 (最大) |
X, YL, YR : 1000mm/sec, Z: 750mm/sec |
切割速度 (最大) |
X, Y, Z: 100mm/sec (使用时请依据铣刀规格设定最佳速度) |
主轴马达 |
高速变频马达 4033AC-ESD:500W (最高转速:100,000rpm) |

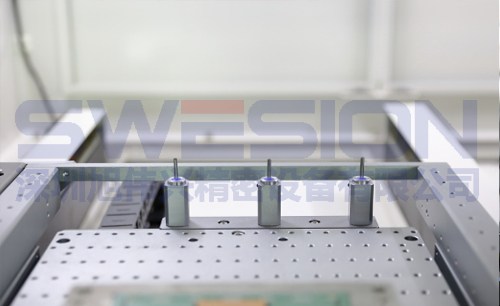

铣刀更换 |
标准配备:自动 |
切割模式 |
直线、L型、U型、弧形、圆形 |
轴向马达 |
6 轴 (200W AC 伺服马达) |
进刀次数 |
1~5 |
切割路径规划 |
10倍CCD摄像机在线编程或扫描全图图形化编程 |
断刀检测 |
标准配备 |
程式储存 |
HDD |
系統备份 |
USB |
操作系统 |
Windows 10 |
用户界面 |
电脑显示屏+ 键盘 + 鼠标 |
输送机调整 |
手动调整 最大宽度:Y:300mm 最小宽度:Y:100mm |
输送机可承载重量 |
最大载重:2 Kg |
PCB 装在/卸载 |
自动 |
电源供应 |
3相 AC380V, 50/60Hz, 6kw |
供给气压 |
0.5Mpa |
尺寸 |
(W)2046mm × (D)1947mm × (H)1589mm + 300mm (300是指示灯高度) |
重量 |
约 1200 Kg |
