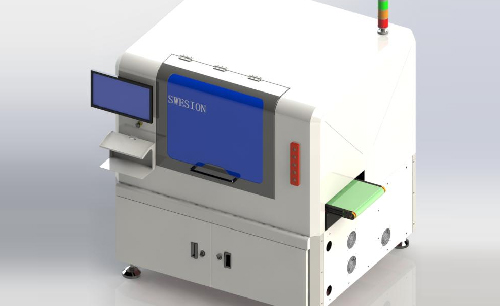

在线分板机S350

产品参数

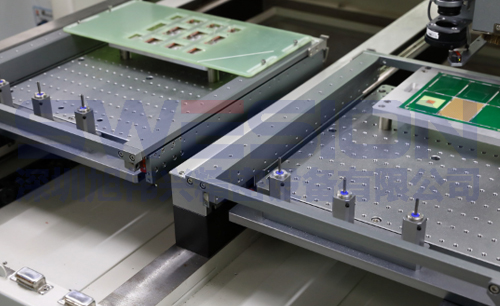

• 设置治具	双载台；双治具	工作区域	X:300mm, Y:250mm, Z:60mm
  切割范围	最大：X:300mm, Y:250mm 最小：X:100mm, Y:100mm Z:30mm	PCB零件高度	上 ：15mm 下 ：35mm
  PCB厚度	0.5 to 3.0 mm	铣刀直径	0.8 ~ 2.0 mm (选配: 超过 2.0mm)
  切割精度	± 0.05 mm	定位精度	± 0.01mm
  电源供应	3相 AC380V，50/60Hz，7KW	使用轴数	8轴伺服驱动，2轴步进驱动
  运动速度 (最大)	X, YL, YR : 1000mm/sec, Z: 750mm/sec	切割速度 (最大)	X, Y, Z: 100mm/sec (使用时请依据铣刀规格设定最佳速度)
  主轴马达	高速变频马达 4033AC-ESD：500W (最高转速：100,000rpm)	铣刀更换	标准配备：自动
  切割模式	直线、L型、U型、弧形、圆形	轴向马达	6 轴 (200W AC 伺服马达)

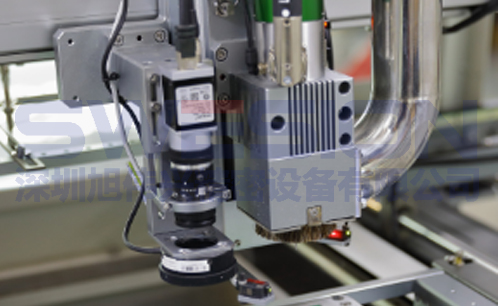

  进刀次数	1~5	切割路径规划	10倍CCD摄像机在线编程或扫描全图图形化编程
  断刀检测	激光传感器	吸尘器	上下吸尘
  系統备份	USB	操作系统	Windows 10
  用户界面	电脑显示屏+ 键盘 + 鼠标	输送机调整	手动调整 最大宽度：Y:350mm 最小宽度：Y:100mm
  输送机可承载重量	最大载重：2 Kg	PCB 装在/卸载	自动
  电源供应	3相 AC380V， 50/60Hz, 6kw	供给气压	0.5-0.7Mpa
  尺寸	(W)1500mm × (D)1350mm × (H)1600mm + 300mm （300是指示灯高度）	重量	约 1200 Kg
